產品參數表
|
型號 |
占地
面積
(㎡) |
最高
溫度(℃) |
機器內部
最大藥量(Kg) |
送引架
最大藥量(Kg) |
繞引機
最大藥量(Kg) |
最大
功率(Kw) |
產量(Km/h) |
定員(人) |
最長
工時 |
|
LF1500-3000-48A |
7.5×15 |
60 |
3.34 |
48.6 |
14.4 |
32 |
48 |
2 |
12000/5年 |
|
LF1500-3000-48B |
10×15 |
40 |
3.34 |
48.6 |
14.4 |
20 |
24 |
2 |
4800/2年 |
|
LF1500-3000-48C |
7.5×15 |
55 |
3.34 |
48.6 |
14.4 |
32 |
48 |
2 |
12000/5年 |
|
LF2000-3000-48A |
7.5×15 |
50 |
4.24 |
48.6 |
14.4 |
32 |
60 |
2 |
12000/5年 |
|
LF2000-3000-48B |
10×15 |
40 |
4.24 |
48.6 |
14.4 |
20 |
30 |
2 |
4800/2年 |
|
LF2000-3000-48C |
7.5×15 |
45 |
4.24 |
48.6 |
14.4 |
32 |
60 |
2 |
12000/5年 |
注：A為直熱式，B為空氣能式，C為油熱式

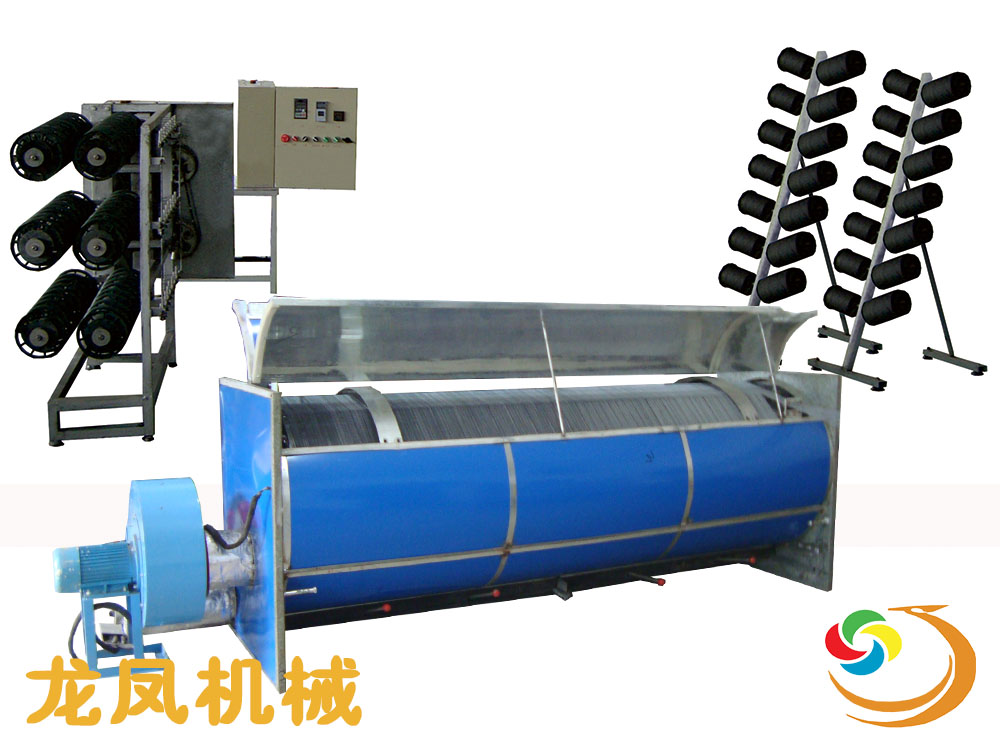

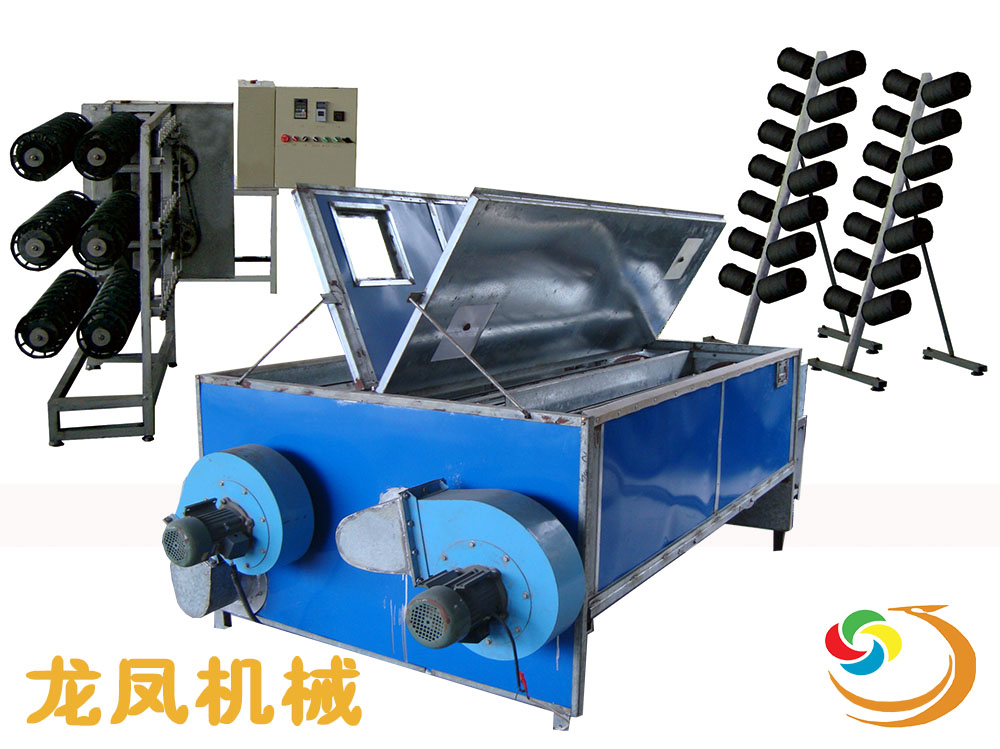

濕法制造引火線烘干一體機簡介
· 設備的主要功能和構造
本設備主用于引火線的烘干，該型設備包括主要部件半成品引架、烘干機、繞引機和輔助部件斷線檢測框、送引機電機座及電控箱、加熱設備、安全水槽、收引機電機座構成。主要功能是將引線送于斷線檢測框，斷線框中裝配一對紅外開關，將引線依次連接到主機中，運用轉筒上的皮帶將引線逐次送到主機的出口，此時引線已在主機內受熱烘干，將烘干的引線牽引通過安全水槽連接到繞引機繞至成團。在生產過程中，速度可調，溫度自控，計數自控，過載自控，斷相自控，可操作性好，通過遙控器操作電控箱來控制溫度、機器的轉速及引線的數量。
· 設備的主要技術特點
1.工藝改造由原來漿引、中轉、曬引、中轉、晾引、中轉到繞引，七套環節改變成一套全自動設備來完成，將全部原理濃縮在引線烘干一體機內，同比工作流程少6步驟，提高了工作效率；
2.原來七套環節共計有500公斤藥量，現在只有幾十公斤（干引20公斤）藥量，縮小了20倍，危險等級大大的降低，安全系數提高，保證人員的安全；
3.原來大批量漿、曬、晾、繞工人很難把握引線干濕程度，不濕就干，斷引現象非常嚴重，產品的數量無法控制，新工藝改造之后，溫度、速度隨意調節，電腦計長度，產品數量每千米正負不到3米，確保引線生產的質量；
4.機械產品占地面積小，傳統全部工藝按國標準占地需3千平方米，新工藝只需300平方米，面積縮小了10倍。同時，傳統引線烘干人員至少需4-8人才能正常運轉，現在只需2個人就可以完成，人員減少；
5.光電監測斷引，遙控控制開關，確保操作安全，同時，產品干度均勻，斷引現象少，繞引整齊，質量穩定；
6.原來引線廠正常生產時間全年不到50%，現在機械烘干提高安全系數后生產時間全年可以達到90%，不受影響，提高了生產效率。
7.計量準確性，原有的手工繞引準確率不到90%，誤差大�，F(xiàn)在烘干機生產過程中采用電控儀表計量，準確率達到99%，同時具有自控功能，計量達到設定值自動停機。
8.烘干機烘干引線生產過程中，引線受熱均勻，溫度控制穩定，滿量程誤差≤0.2%FS，達到低溫、高效、安全，引線外觀美觀，接頭少，干燥度好。
|
